Πώς να επιλέξετε μηχανή θερμοκρασίας καλουπιού

1. Πρέπει να υπολογιστούν ειδικές περιπτώσεις:

A, ισχύς θερμαντήρα ή ισχύς κατάψυξης KW = W×△t×C×S/860×T

W= βάρος καλουπιού ή νερό ψύξης KG

t= η διαφορά θερμοκρασίας μεταξύ της επιθυμητής θερμοκρασίας και της θερμοκρασίας εκκίνησης.

C= λάδι ειδικής θερμότητας (0,5), χάλυβας (0,11), νερό (1), πλαστικό (0,45~0,55)

Β, βρείτε το μέγεθος της αντλίας

Πρέπει να γνωρίζετε την απαιτούμενη ροή και πίεση αντλίας του πελάτη (κεφαλή)

P(πίεση Kg/cm2)=0,1×H(κεφαλή M)×α(ειδικό βάρος μέσου μεταφοράς θερμότητας, νερό =1, λάδι =0,7-0,9)

L(απαιτούμενη ροή μέσων L/min)=Q(απαιτούμενη θερμότητα από καλούπι Kcal/H)/C(αναλογία μέσων ζεστού νερού =1 λάδι =0,45)×t(διαφορά θερμοκρασίας μεταξύ κυκλοφορούντων μέσων και καλουπιού)×α×60

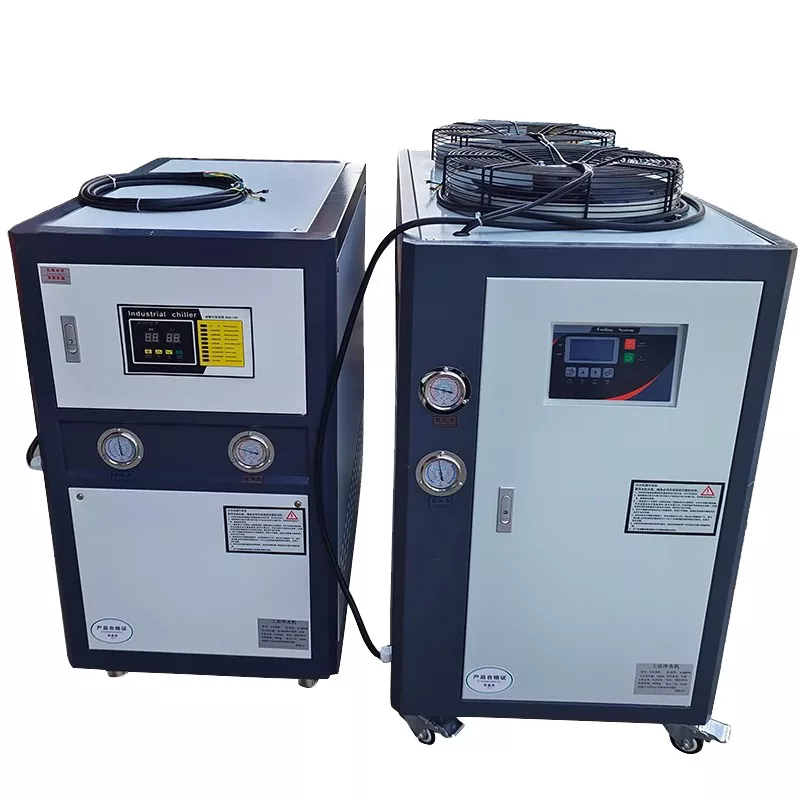

2. Επιλογή χωρητικότητας καταψύκτη

A, Q(ποσότητα κατάψυξης Kcal/H)=Q1+Q2

Q1(Θέρμανση Kcal/H πρώτων υλών στο καλούπι)=W(βάρος KG πρώτων υλών που εγχέονται στο καλούπι ανά ώρα)×C×(T1-T2)×S(** συντελεστής 1,5~2)

θερμοκρασία T1 της πρώτης ύλης στον σωλήνα υλικού. T2 Θερμοκρασία όταν το τελικό προϊόν βγαίνει από το καλούπι

Q2 Θερμότητα που παράγεται από θερμό δρομέα Kcal/H

Β, μέθοδος γρήγορης υπολογισμού (δεν ισχύει για ζεστό δρομέα)

1RT=7~8 OZ1OZ=28,3 g (συμπεριλαμβανομένου ** συντελεστή)

1 rt = 3024 kcal/H = 12000 btu/H = 3,751 KW

1KW=860 Kcal/H1 Kcal=3,97BTU

3, επιλογή πύργου νερού ψύξης = A+B

ΕΝΑ,μηχανή χύτευσης με έγχυση

Πύργος νερού ψύξης RT= μηχανή ψεκασμού ιπποδύναμη (HP)×0,75KW×860Kcal×0,4÷3024
